Любопытное о кабелях

Самый толстый кабель в мире
Созданный корпорацией nkt cables морской трёхжильный кабель диаметром 0,27 метра. Такая толщина неспроста: внутри него идёт напряжение свыше двухсот сорока киловольт. Провод, уложенный на дно моря, соединяет электростанцию и трансформаторный узел. Длина кабеля более двадцати четырёх километров. Он был разработан и спроектирован индивидуально, так как чего-то подобного в энергетической мировой практике раньше не было.

Довольно далеко от берега, в открытом море, расположился блок ветряных электростанций. Вырабатываемое ими электричество только таким способом и может быть доставлено потребителям. По целому ряду причин, расположить трансформаторную понижающую подстанцию на самой электростанции или рядом с ней было невозможно.

Самый длинный высоковольтный кабель
Кабельная трасса длиной в 580 км между г. Эемсхавен (Нидерланды) и г. Феда (Норвегия) - пока самая длинная из всех. По кабелю «NorNed» возможна передача электроэнергии мощностью до 700 МВт. Стоит заметить, что этот кабель – также самый длинный подводный высоковольтный кабель в мире. Кабели и преобразовательные электрические подстанции, расположенные на концах трассы разработаны и поставлены известной компанией ABB Group.

NorNed - кабель высокого напряжения (постоянного тока) с бумажной изоляцией, пропитанной вязким составом без стекания. Сложная конструкция свитых токопроводящих жил, покрытых токопроводящей бумагой для сглаживания неровностей и устранения любого локального повышения напряжённости поля, покрыта вторым слоем углеродной металлизированной бумаги. Герметичная свинцовая плюс полиэтиленовая наружная оболочки обеспечивают надёжную защиту изоляции кабеля от воды и влаги. Два слоя стальной проволочной брони и слой ленты из стали придают механическую прочность. Чтобы оградить кабель от возникновения крутящего момента стальные проволоки образуют контр-спираль (с наложением в противоположных направлениях). Наружный слой – полипропиленовая нить с битумной заливкой – защита кабеля от коррозии.

Этот кабель изготовлен в виде шести непрерывных (!) отрезков длиной до 154 км (в одножильном исполнении) и до 75 км (в двухжильном плоском исполнении).

Самый длинный сверхпроводящий кабель
Компания LS Cable (Южная Корея) готова к выпуску сверхпроводящего силового кабеля, обеспечивающего передачу мощности с пятикратным увеличением её объёма и значительным уменьшением затрат на установку. 500 метров – такова заявленная длина линии в распределительной высоковольтной системе на 22,9 кВ, 50 МВА. Владелец – электроэнергетическая корпорация KEPCO (Korea Electric Power Corporation).

Нагревательный кабель
Хотя нагревательные кабели изготавливались одиночно и ранее, однако, в 1926 году, норвежской компанией Alcatel, ныне именуемой Nexans, начат серийный выпуск нагревательного кабеля. Примечательно, что такая кабельная система обогрева главного кафедрального собора в г. Осло безотказно прослужила 62 года (вот это качество!). Кабель был демонтирован лишь по причине капитального ремонта собора и полной реконструкции пола, однако затем лабораторные испытания показали, что удалённый кабель мог прослужить ещё 30-35 лет

Самая высоковольтная линия

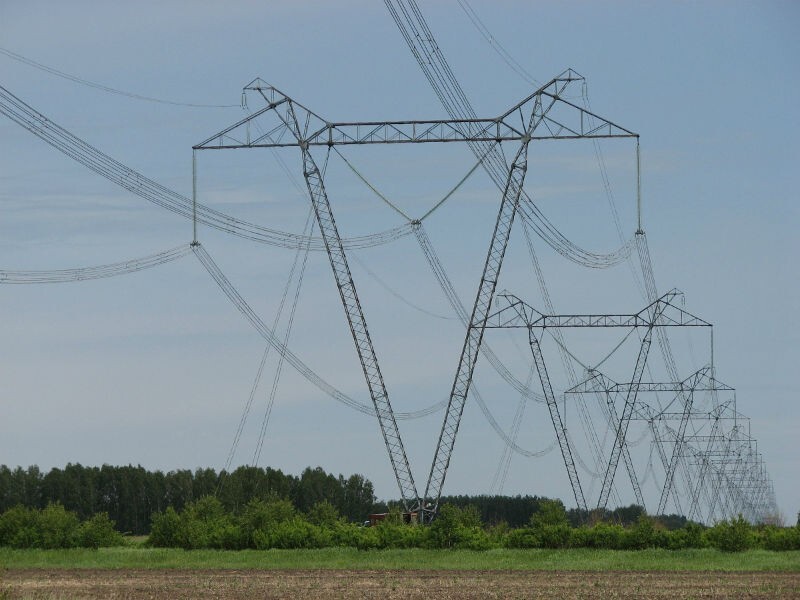

Один из участков уникальной высоковольтной линии электропередач, называемой «Сибирь-Центр», - трасса Экибастуз-Кокчетав с проектным напряжением 1150 кВ. Хотя в настоящее время рабочее напряжение линии 500 кВ, проектная величина недоступна для «конкурентов». На участке длиной 432 километра расположены опоры высотой около 45 метров. Вес проводников линии достигает около 50 тонн!

Пропускная способность данной ЛЭП достигает 5500 МВт, что делает её сверхмощным энергомостом между Экибастузским энергоузлом и Сибирских электростанций к Уралу промышленному. Общая протяжённость этой ЛЭП (Барнаул – Экибастуз – Кокчетав – Кустанай – Челябинск) – 1900 км, значительная часть – на территории Казахстана – 1400 км.

Самый тонкий кабель UTP
Представитель группы компаний Nexans, американская Berk-Tek (в партнёрстве с компанией Ortronics/Legrand) объявила о разработках нового кабеля, имеющего неэкранированные витые пары, с наружным диаметром 0,3 дюйма или по-нашему 7,62 мм. До 100 метров длины, этот кабель (четыре витые пары и три монофиламентных элемента, создающих идеально круглое поперечное сечение) будет поддерживать протокол IEEE 10GBASE-T. При сокращении габаритов остаются неизменными, как низкий уровень перекрёстных искажений от соседних кабелей, так и другие характеристики, свойственные его предшественнику – кабелю LANmark-10G.

Экономия пространства и упрощение монтажа – основные цели, достигнутые этим кабелем – вот что важно для центра обработки данных, где чаще всего требуются кабели на 10 Гбит. По словам представителей компании, система с этим кабелем будет поддерживать 10 Гбитный трафик не менее 25 лет.

Самый тонкий проводник
Трудно даже назвать это толщиной, ведь диаметр этого металлического провода менее 2 нанометров! Начиная с 2003 года, команда профессора Йеома Хан Вона успешно работает над созданием сверхтонких проводов. Новая технология поможет создавать чипы для обработки данных на больших скоростях.

Самый тонкий радиочастотный кабель
Пока в нашей стране этот чемпион – кабель РК 50-0,3-21, имеющий диаметр по изоляции, равный 0,3мм. Он был разработан в 1983 году для ЭВМ в ОКБ КП.

Самый «лёгкий» кабель
Мировые лидеры для своих габаритов в категории теплостойких радиочастотных коаксиальных кабелей – космические кабели РК50-3,7-41 с весом 40,3 г/м и РК-50-7-47, вес которого - 105 г/м. Они были разработаны специально для станции «Мир», тоже в ОКБ КП. Есть у них и другие, тоже «чемпионские» показатели, - диапазон рабочих температур (от -200 до +200С) и самый низкий уровень потерь.
